¿Cuándo se deben reemplazar los engranajes de piñón y cremallera?

¿Qué señales indican que es necesario reemplazar los engranajes de piñón y cremallera?

Los daños visibles y el comportamiento extraño de la máquina suelen ser los que incitan a alguien a mirar más de cerca. Ninguno de estos signos significa automáticamente "reemplazar ahora", pero ninguno de ellos debería ignorarse tampoco.

El desgaste dental desigual o excesivo tiende a ser la señal obvia. Cada vez que el piñón se acopla a la cremallera, hay contacto, y si la lubricación es escasa, la alineación no está bien o la carga es más pesada de lo que fue diseñado el sistema, ese contacto se desgasta de manera desigual con el tiempo. Los dientes comienzan a redondearse, volverse ásperos, astillarse o deformarse por completo.

También vale la pena prestar atención a los ruidos extraños. Un sistema de piñón y cremallera funcionando como se supone que debe funcionar no debería sonar. Rechinar, golpear, hacer clic repetidamente: estos señalan dientes dañados, mal acoplamiento, piezas sueltas o contaminación que ingresa a las piezas. Sin embargo, el ruido por sí solo no prueba que los engranajes estén mal; es motivo suficiente para revisar todo el conjunto de transmisión antes de sacar conclusiones precipitadas.

Luego está el movimiento en sí. Las máquinas pueden dudar, moverse de manera inconsistente o dejar de responder a los comandos como solían hacerlo. En un sistema de posicionamiento, eso afecta la precisión. En la dirección, es un problema de seguridad que es necesario analizar de inmediato.

Algunas señales de advertencia que vale la pena seguir:

• Daño visible en los dientes: grietas, astillas, deformaciones o desgaste intenso en la cremallera o el piñón.
• Una reacción cada vez mayor: demasiado juego libre antes de que el disco realmente responda.
• Movimiento irregular: sacudidas, deslizamientos, desplazamientos inconsistentes.
• Nueva vibración: temblores que antes no existían.
• Dolores de cabeza recurrentes por el ajuste: no se puede mantener el compromiso adecuado por mucho que se ajuste o se mantenga.

El verdadero truco es detectar patrones en lugar de tratar cada ruido extraño o hipo como una falla en el engranaje por sí solo. Una inspección adecuada determina si el problema está realmente en los engranajes o en algún otro lugar: cojinetes, montaje, lubricación, lo que sea.

¿Cómo afecta el desgaste de los dientes de los engranajes al rendimiento del piñón y cremallera?

Los dientes son donde ocurre todo el contacto real en este sistema. A medida que el piñón gira, sus dientes engranan con los de la cremallera, convirtiendo esa rotación en un recorrido lineal. Qué tan bien funcione esa transferencia depende completamente de la forma y condición del diente.

El desgaste suele aparecer lentamente. El contacto repetido remodela el perfil del diente con el tiempo, especialmente bajo cargas pesadas o en condiciones polvorientas, sucias y mal lubricadas. Una vez que las superficies de contacto dejan de entrelazarse como se supone que deben hacerlo, el movimiento se vuelve más brusco.

El desgaste desigual es el que realmente hay que tener en cuenta. Si un tramo de la rejilla se ha desgastado más que el resto, la máquina puede comportarse de manera inconsistente dependiendo de dónde se encuentre a lo largo de su recorrido: suave en un lugar, ruidosa o descuidada en otro. Esto es especialmente notable en equipos que realizan trabajos de posicionamiento repetidos.

Los daños graves cambian aún más el panorama. Un diente astillado o agrietado puede impedir que el piñón se engrane correctamente, y hacer funcionar el sistema de todos modos tiende a empeorar las cosas, a veces arrastrando también las piezas conectadas al problema. Grietas, dientes rotos, deformaciones graves: cualquiera de ellos requiere una evaluación real antes de continuar utilizando el equipo.

Dicho esto, las pequeñas marcas en la superficie no son automáticamente una señal de alerta. Que importen depende del diseño del equipo, de cómo se utiliza y de cualquier orientación que proporcione el fabricante. Algunas marcas son sólo parte del desgaste normal de los contactos; otros son señales de advertencia.

Una inspección minuciosa cubre toda la longitud útil de la cremallera y abarca toda la circunferencia del piñón; de lo contrario, los daños localizados pueden pasar desapercibidos. Y si el patrón de desgaste indica una mala alineación o un montaje descuidado, solucione primero la causa raíz. Instale engranajes nuevos además de un problema de alineación no resuelto y probablemente se desgastarán de la misma manera.

¿Puede el contragolpe o la reducción de la precisión del posicionamiento significar que es necesario un reemplazo?

El contragolpe es ese pequeño juego entre los dientes que engranan cuando se invierte la dirección. Cierta cantidad es normal: los sistemas de piñón y cremallera están diseñados teniendo en cuenta esto. El problema es cuando esa autorización supera lo aceptable o comienza a alterar el rendimiento real de la máquina.

A medida que los dientes se desgastan, el espacio entre las superficies de contacto se amplía. El piñón termina girando un poco antes de que la cremallera comience a moverse en la otra dirección. Para cualquier cosa que necesite un posicionamiento preciso y repetible, ese retraso se traduce en un movimiento impreciso o una corrección constante.

Tomemos como ejemplo una máquina CNC que ejecuta una transmisión de piñón y cremallera a lo largo de un eje lineal; una vez que el juego se vuelve excesivo, la posición real puede desviarse de la ordenada, dependiendo de cómo esté configurado el sistema de control. Lo mismo ocurre en los equipos de manipulación automatizada, equipos de corte, mesas de posicionamiento.

Cabe señalar que el juego no siempre se debe al desgaste de los dientes. Los sujetadores flojos, los cojinetes desgastados, el mal ajuste o el juego en la estructura de montaje pueden producir síntomas similares. Cambie la cremallera y el piñón sin comprobarlos primero y el problema podría volver a aparecer.

Preguntas útiles para resolver:

• ¿El juego gratuito excede lo que permite el fabricante?
• ¿Ha disminuido la precisión del posicionamiento incluso después del ajuste adecuado?
• ¿La obra se desarrolla a lo largo de todo el recorrido o solo en ciertos lugares?
• ¿Están la cremallera, el piñón, los cojinetes y los accesorios de montaje firmemente en su lugar?
• ¿El sistema vuelve a la normalidad una vez que se solucionan los problemas de configuración?

Si el juego sigue siendo excesivo tras descartar todo lo demás, probablemente los engranajes hayan llegado al final de su vida útil. A partir de ahí, el reemplazo debe seguir las instrucciones que proporcione el fabricante de la máquina, junto con los requisitos de seguridad pertinentes.

¿Cómo ayudan el ruido y la vibración a identificar problemas en los engranajes?

El ruido y la vibración a menudo dan los primeros indicios de que algo anda mal, ya sea que los dientes del engranaje pierdan el enganche adecuado o alguna otra parte del conjunto que necesita atención.

Un chirrido generalmente indica superficies de contacto dañadas, lubricación fina o residuos atrapados entre las piezas móviles. Los golpes sugieren un compromiso desigual, piezas sueltas o daños que provocan impactos repetidos. Un sonido rítmico que cambia con el movimiento a menudo significa que hay un problema localizado en algún lugar específico de la cremallera o del piñón.

La vibración tiende a aparecer cuando el piñón se desalinea con la cremallera, el montaje se desplaza o el desgaste se vuelve desigual en los dientes. Los cambios de velocidad y carga pueden hacer que estos síntomas sean más o menos notorios según las condiciones.

Antes de inspeccionar cualquier cosa, siga los procedimientos estándar de apagado y bloqueo de la máquina. Primero detenga y aísle el equipo: nadie debería acercarse a una transmisión activa ni intentar observar daños en el engranaje mientras aún está en movimiento.

Una vez que sea seguro, el personal de mantenimiento puede revisar los pernos de montaje, el estado de la lubricación, las superficies visibles de los dientes y la alineación de las piezas conectadas, comparando lo que escuchan ahora con cómo suena normalmente la máquina.

El reemplazo tiene sentido cuando el ruido o la vibración se deben a un daño real en los dientes o a un desgaste significativo. Pero si se trata de un soporte flojo, lubricante sucio o un rodamiento que se está saliendo, arreglarlo por sí solo podría resolverlo. El objetivo siempre es encontrar la fuente real, no intercambiar partes basándose únicamente en el sonido.

¿Cómo afecta el entorno operativo la vida útil de los engranajes de piñón y cremallera?

Lo que sucede alrededor de un sistema de piñón y cremallera es tan importante como el propio sistema. Incluso una unidad bien construida puede desgastarse prematuramente si el entorno operativo no se tuvo en cuenta en la instalación y el mantenimiento.

El polvo y las partículas abrasivas son un problema conocido en entornos de carpintería, metalurgia, embalaje y manipulación de materiales. Se asientan en los dientes expuestos o se abren camino hacia el lubricante y, una vez que están en la zona de contacto, el desgaste de la superficie se acelera y el acoplamiento se vuelve más áspero.

La humedad trae sus propios problemas. En entornos húmedos, la corrosión puede aparecer en el metal expuesto si el material, el revestimiento o la configuración protectora no son los adecuados para el trabajo. Los dientes corroídos no engranan tan limpiamente. La exposición a sustancias químicas añade más riesgo, dependiendo de lo que esté involucrado y de qué esté hecho realmente el disco.

La lubricación también debe adaptarse a la aplicación. Demasiado poco, la fricción y el desgaste aumentan. Lubricante incorrecto, mala aplicación o contaminación: cualquiera de estos factores reduce la protección. Algunos sistemas necesitan una lubricación regular; otros se basan en programas de mantenimiento completamente diferentes. Las instrucciones del fabricante deberían ser la guía aquí.

La carga también importa. Las cargas de choque, los impactos inesperados o correr fuera de las condiciones previstas añaden tensión a los dientes. Una unidad que maneja arranques, paradas y cambios de dirección frecuentes tiende a desgastarse de manera diferente que una que funciona a un ritmo constante.

Algunas cosas ayudan a alargar la vida útil:

• Mantenga limpias las superficies expuestas de los engranajes según el programa de mantenimiento.
• Aplique el lubricante adecuado en los intervalos recomendados.
• Revisar cubiertas protectoras y sellos, donde el diseño las tenga.
• Esté atento a cargas, impactos o cambios inusuales en las condiciones de funcionamiento.
• Inspeccione los dientes y los puntos de montaje como parte del mantenimiento de rutina.

Si una cremallera o un piñón ya han sufrido corrosión, grietas o deformaciones graves, la limpieza y la lubricación no permitirán que vuelva a funcionar de forma segura. Incluso si técnicamente el sistema todavía se mueve, el reemplazo podría ser la única opción real.

¿Deben reemplazarse la cremallera y el piñón juntos?

El hecho de reemplazar solo la cremallera, solo el piñón o ambos realmente depende de su condición real y de lo que recomienda el fabricante. Dado que estas dos piezas funcionan como un par combinado, el desgaste o daño de una a menudo afecta el patrón de contacto de la otra.

Un piñón desgastado de manera desigual puede haber desarrollado un perfil de diente que ya no engrana bien con una cremallera nueva. Dale la vuelta: una cremallera dañada también puede dañar las superficies de contacto del piñón durante el uso continuo. Reemplazar solo una pieza sin verificar la otra corre el riesgo de un compromiso deficiente o un desgaste más rápido de la nueva pieza.

Reemplazar ambos tiene sentido cuando ambos muestran un desgaste sustancial, cuando el fabricante especifica reemplazarlos como un conjunto combinado o cuando no hay una manera confiable de hacer coincidir las piezas viejas con las nuevas. La llamada debe tener en cuenta las necesidades de diseño y servicio de la máquina.

Sin embargo, a veces reemplazar solo una pieza es la decisión correcta. Si un componente tiene daños aislados y el otro aún se encuentra en condiciones aceptables, un técnico calificado podría decidir razonablemente que el reemplazo de una sola pieza funciona bien, siempre y cuando se confirme posteriormente la compatibilidad y el ajuste adecuado.

Tampoco te saltes los componentes circundantes. Cojinetes, ejes, acoplamientos, soportes de montaje, guías, sujetadores: todos ellos afectan la alineación y el movimiento. Una cremallera y un piñón nuevos no funcionarán correctamente si un cojinete desgastado permite que el eje del piñón se tambalee o si la superficie de montaje está deformada.

Antes de instalar algo nuevo, confirme la forma correcta de los dientes, las dimensiones, el material, la configuración de montaje y la compatibilidad con lo que ya existe. Después de la instalación, alinee la transmisión, lubríquela según sea necesario y verifique todo según el procedimiento del fabricante.

¿Qué deben comprobar los fabricantes antes de decidir reemplazar los engranajes de piñón y cremallera?

La decisión de reemplazarlo debe depender de la condición real de la unidad y de lo que exige la aplicación. Algunas señales de advertencia apuntan a algo que se puede solucionar mediante ajustes o mantenimiento; otros señalan daños lo suficientemente graves como para que continuar con el funcionamiento no sea una buena idea.

Una inspección estructurada le impide reemplazar piezas innecesariamente y, al mismo tiempo, garantiza que no se pase por alto nada grave.

También vale la pena pensar en lo que significaría realmente el fracaso. Un engranaje desgastado en un dispositivo de posicionamiento con carga ligera conlleva un riesgo diferente que uno en un sistema de dirección o maquinaria de carga pesada. Cuando una falla pueda crear un peligro para la seguridad, retire el equipo de servicio y haga que alguien calificado lo revise.

Los registros de mantenimiento pueden revelar patrones que una sola inspección podría pasar por alto: problemas recurrentes de alineación, daños repetidos en los dientes, problemas de lubricación que siguen reapareciendo. Estos patrones a menudo indican que hay algo en las condiciones de funcionamiento o en la instalación original que necesita reparación, lo que a su vez ayuda a evitar que las piezas de repuesto se desgasten de la misma manera.

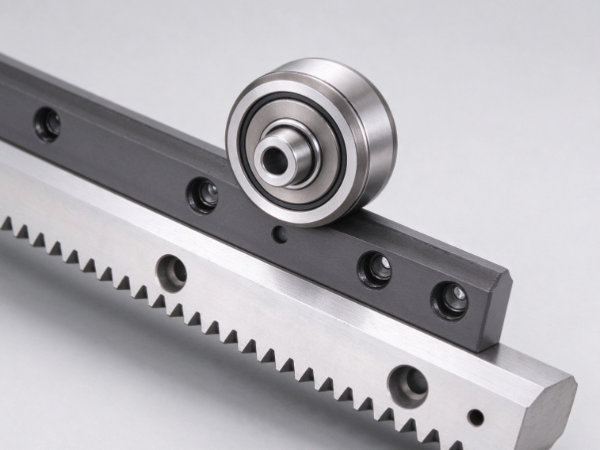

A fabricante de piñón y cremallera o un proveedor de servicios calificado también puede opinar sobre si el diseño actual del engranaje aún se adapta a la aplicación, especialmente si la carga, la frecuencia de movimiento, la exposición ambiental o la configuración de la máquina han cambiado desde la instalación.

Al final del día, la decisión de reemplazar los engranajes de piñón y cremallera debe depender de lo que está visiblemente desgastado, cómo se mueve realmente el sistema, lo que resulta de la inspección y lo que recomienda el fabricante. Una vez que se confirma un daño significativo en los dientes, un juego excesivo y persistente o un movimiento poco confiable, generalmente lo que se necesita es el reemplazo para que el equipo vuelva a funcionar como se supone que debe hacerlo.
