Sep 25, 2026
Los equipos industriales a menudo necesitan moverse en una dirección específica. Un carro se desplaza a lo largo de un marco. Se abre una puerta a través de un camino fijo. Un componente de la máquina cambia entre posiciones de trabajo. Una unidad de manipulación se desplaza de una zona a otra.

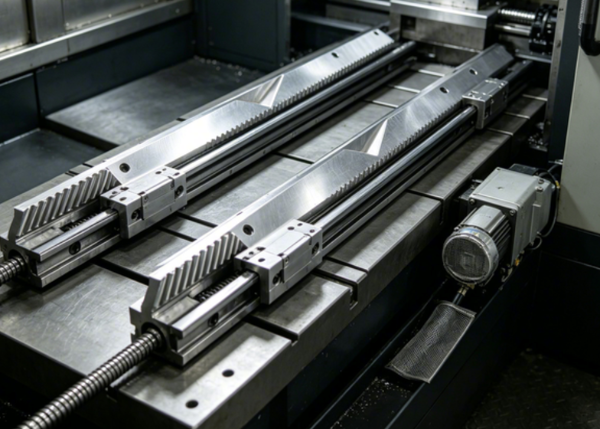

Desde fuera, estas acciones pueden parecer simples. Sin embargo, dentro del equipo, el movimiento depende de cómo funcionan juntas las diferentes partes. Aquí es donde Carril guía en V el diseño se vuelve relevante.
Un carril guía proporciona a un componente en movimiento una trayectoria definida. Ayuda a mantener el movimiento organizado en lugar de permitir que el componente se mueva libremente. El diseño en forma de V también crea una relación particular entre el carril y el elemento rodante que se utiliza con él.
A medida que los diseños de equipos continúan centrándose en el movimiento controlado, el uso del espacio, el mantenimiento y la operación práctica, el papel del diseño de rieles guía merece más atención. El carril no es simplemente una vía unida a una máquina. Su forma puede influir en cómo se organiza el sistema móvil y cómo interactúan los usuarios con el equipo.
El movimiento lineal es común en muchos tipos de equipos.
El movimiento puede ocurrir repetidamente o sólo cuando se requiere una operación particular. De cualquier manera, el componente en movimiento debe seguir una ruta definida.
Sin una orientación adecuada, el movimiento puede volverse menos predecible. Un componente puede desviarse de su trayectoria prevista, crear un contacto desigual con las piezas cercanas o requerir soporte adicional de la estructura circundante.
Un riel guía proporciona un camino físico para el movimiento. Le da a la parte móvil algo que seguir.
Esto es importante porque los equipos industriales rara vez se diseñan pensando únicamente en el movimiento. El componente móvil normalmente necesita trabajar junto a marcos, cubiertas, herramientas, sensores, puertas, plataformas u otros conjuntos.
Un camino controlado facilita la organización de estas relaciones.
Por tanto, el papel del ferrocarril puede entenderse a través de varias consideraciones sencillas:
| Consideración del diseño | Por qué es importante |
|---|---|
| dirección del movimiento | Mantiene el componente en movimiento en una ruta definida |
| Disposición estructural | Ayuda a organizar los componentes móviles y fijos. |
| Uso del espacio | Puede admitir diseños de equipos compactos |
| Movimiento repetido | Proporciona una ruta consistente para operaciones recurrentes. |
| Mantenimiento | Influye en la accesibilidad del conjunto móvil. |
| Diseño de equipos | Se puede integrar en diferentes estructuras de máquinas. |
El riel guía puede ser una parte relativamente pequeña de toda la máquina, pero su posición puede afectar la forma en que se organizan otros componentes.
La idea básica detrás de un riel guía en V es fácil de entender.
El carril proporciona una vía con forma, mientras que un elemento rodante compatible sigue esa vía. A medida que el componente rodante se mueve, el riel ayuda a definir su dirección.
La disposición de los contactos en forma de V es parte de lo que hace que este tipo de sistema de guía sea útil en ciertos diseños de equipos.
En lugar de depender únicamente de una superficie plana, el carril y el elemento rodante interactúan a través de una trayectoria conformada. Esto puede ayudar a que el conjunto móvil permanezca alineado con la ruta prevista.
El diseño también ofrece a los diseñadores de equipos otra opción a la hora de planificar sistemas de movimiento.
Diferentes máquinas tienen diferentes necesidades estructurales. Algunos tienen marcos abiertos. Otros tienen secciones cerradas. Algunos requieren un carro en movimiento para desplazarse a lo largo del borde de una estructura. Otros necesitan movimiento dentro de una disposición mecánica compacta.
Se puede incorporar un riel guía en V en estos diferentes diseños cuando su forma coincida con la aplicación.
Lo importante es que el carril debe considerarse parte del sistema de movimiento completo.
Su rendimiento no existe por separado del marco, los componentes rodantes, la disposición de montaje y el entorno de trabajo.
La forma de un carril guía no es sólo una elección de apariencia.
Afecta cómo interactúa el riel con el componente rodante y cómo se coloca el conjunto móvil.
Un perfil en forma de V crea una relación de contacto definida. Esto puede ayudar al elemento rodante a seguir el riel mientras admite un movimiento controlado.
Para los diseñadores de equipos, esta forma también puede influir en cómo encaja el sistema de guía en la estructura circundante.
Es posible que sea necesario colocar un riel a lo largo de un borde, dentro de un marco o al lado de otro componente móvil. El espacio disponible puede afectar qué disposición de guía tiene sentido.
Esta es una de las razones por las que la selección del riel guía no debe separarse del diseño del equipo.
Cada parte afecta a la siguiente.
Un cambio en la disposición de los rieles puede requerir un cambio en el componente rodante. Eso puede influir en el espacio de montaje. El espacio de montaje puede entonces afectar la estructura más amplia del equipo.
Estas decisiones a menudo se toman antes de ensamblar la máquina terminada.
Los rieles guía V se pueden considerar para equipos que requieren movimiento guiado a lo largo de un camino fijo.
Sus aplicaciones pueden variar porque la necesidad básica de un movimiento lineal controlado aparece en muchos entornos.
Por ejemplo, se puede utilizar un carril guía en una estructura deslizante donde un componente necesita moverse de una posición a otra. También puede formar parte de un dispositivo de manipulación en el que un carro se desplaza a lo largo de un bastidor.
Otras aplicaciones pueden involucrar puertas de máquinas, estructuras de acceso, conjuntos de posicionamiento o plataformas móviles.
El uso exacto depende del equipo y de la forma en que debe realizarse el movimiento.
Algunas consideraciones de aplicación comunes incluyen:
Estos ejemplos muestran por qué el diseño del riel guía en V no se limita a un solo tipo de máquina.
La aplicación determina cómo se debe colocar, soportar y combinar el riel con otros componentes.
El diseño de equipos a menudo implica trabajar en un espacio limitado.
Es posible que una máquina deba incluir piezas móviles, soportes estructurales, componentes eléctricos, cubiertas protectoras y áreas de trabajo sin crear obstáculos innecesarios.
El sistema de guías pasa a formar parte de este proceso de planificación.
Una disposición ferroviaria mal pensada puede hacer que la estructura circundante sea más difícil de organizar. Una disposición adecuada puede hacer que la ruta del movimiento sea más fácil de entender e integrar.
Esto no significa que un diseño de carril guía sea adecuado para cada máquina. En cambio, la atención debería centrarse en hacer coincidir la disposición de los rieles con la estructura real del equipo.
Varias preguntas pueden ayudar durante la etapa de diseño:
Estas preguntas son simples, pero pueden evitar que las consideraciones sobre el movimiento se traten como una ocurrencia tardía.
El riel guía debe tener un papel claro dentro del equipo en lugar de agregarse sólo después de que ya se haya decidido la estructura principal.
Los sistemas de movimiento necesitan atención a lo largo del tiempo.
Incluso cuando una máquina está diseñada para un funcionamiento rutinario, los componentes móviles pueden requerir inspección, limpieza, ajuste o reemplazo durante su vida útil.
El diseño del riel guía puede influir en la facilidad de realización de estas tareas.
La accesibilidad es particularmente importante.
Si se coloca un riel detrás de varios otros componentes, la inspección de rutina puede resultar inconveniente. Si el conjunto móvil es más fácil de alcanzar, el trabajo de mantenimiento puede encajar más naturalmente en el cuidado normal del equipo.
El entorno que lo rodea también importa.
El polvo, los escombros, la humedad y otras condiciones pueden afectar los componentes móviles. Por lo tanto, la disposición ferroviaria debe considerarse junto con las condiciones en las que funcionará el equipo.
La planificación del mantenimiento puede incluir:
| Mantenimiento Question | Consideración del diseño |
|---|---|
| ¿Se puede inspeccionar el riel fácilmente? | Considere su posición dentro de la máquina. |
| ¿Puede la suciedad o los escombros llegar al área de movimiento? | Considere el entorno circundante. |
| ¿Se puede acceder a las piezas móviles? | Deje acceso práctico donde sea necesario |
| ¿Se requiere una limpieza de rutina? | Considere cómo encaja el carril en los trabajos de mantenimiento. |
| ¿Es posible que sea necesario reemplazar los componentes? | Piense en el acceso futuro durante la etapa de diseño. |
Este enfoque traslada el mantenimiento de una preocupación posterior al proceso de planificación del equipo original.
Los compradores suelen comenzar con preguntas básicas sobre el producto.
Es posible que deseen conocer el diseño, el material, el método de montaje o el costo total disponibles. Estos detalles son importantes, pero son más fáciles de evaluar cuando la aplicación real está claramente definida.
Un comprador puede comenzar describiendo el requisito de movimiento.
¿El riel está destinado a la puerta de una máquina? ¿Un carruaje en movimiento? ¿Un sistema de manipulación? ¿Una estructura de posicionamiento?
La respuesta cambia el contexto de la compra.
También es útil considerar cómo funcionará el riel con las otras partes del equipo. Un riel guía no debe seleccionarse como componente aislado si su función depende de un conjunto rodante compatible y una estructura de soporte.
La siguiente lista de verificación puede hacer que las conversaciones con los proveedores sean más prácticas:
La comunicación clara puede resultar especialmente útil cuando se personaliza la aplicación.
En lugar de simplemente pedir un riel guía en V, los compradores pueden explicar dónde se utilizará el riel y qué debe hacer el conjunto móvil. Esto le da al proveedor más contexto a la hora de discutir las opciones adecuadas.
A medida que los equipos se vuelven más integrados, los componentes individuales se consideran cada vez más como partes de un sistema más amplio.
Un carril guía es un buen ejemplo.
Puede parecer un componente mecánico sencillo, pero su ubicación puede afectar el marco, el carro móvil, el área de acceso, el proceso de mantenimiento y la disposición general del equipo.
Esto crea una forma diferente de abordar la selección del riel guía.
En lugar de preguntarse únicamente si un riel puede soportar el movimiento, los diseñadores y compradores pueden considerar cómo se adapta a la máquina completa.
El proceso puede implicar varias preguntas relacionadas:
Esta visión más amplia puede hacer que el proceso de selección sea más práctico.
También explica por qué el diseño del riel guía en V está recibiendo más atención en aplicaciones de movimiento lineal controlado. El ferrocarril no es simplemente responsable de crear un camino. Se convierte en parte de cómo la máquina organiza el movimiento, el espacio, el acceso y el funcionamiento diario.
