May 29, 2026
Los engranajes de cremallera de precisión se utilizan ampliamente en sistemas de movimiento que requieren un movimiento lineal controlado. Convierten la rotación en un recorrido en línea recta de forma estable y repetible. Esta función básica parece simple, pero las variaciones de diseño detrás de ella están lejos de ser uniformes.
Los diferentes entornos imponen diferentes exigencias al movimiento. Algunos sistemas priorizan los viajes sin problemas. Otros se centran en el manejo de cargas o limitaciones espaciales. Debido a esto, los engranajes de cremallera se han desarrollado en varios tipos distintos, cada uno de ellos moldeado por el uso práctico y no solo por la teoría.
Comprender estos tipos ayuda a explicar por qué la misma idea mecánica puede aparecer de muchas formas diferentes en todas las industrias.

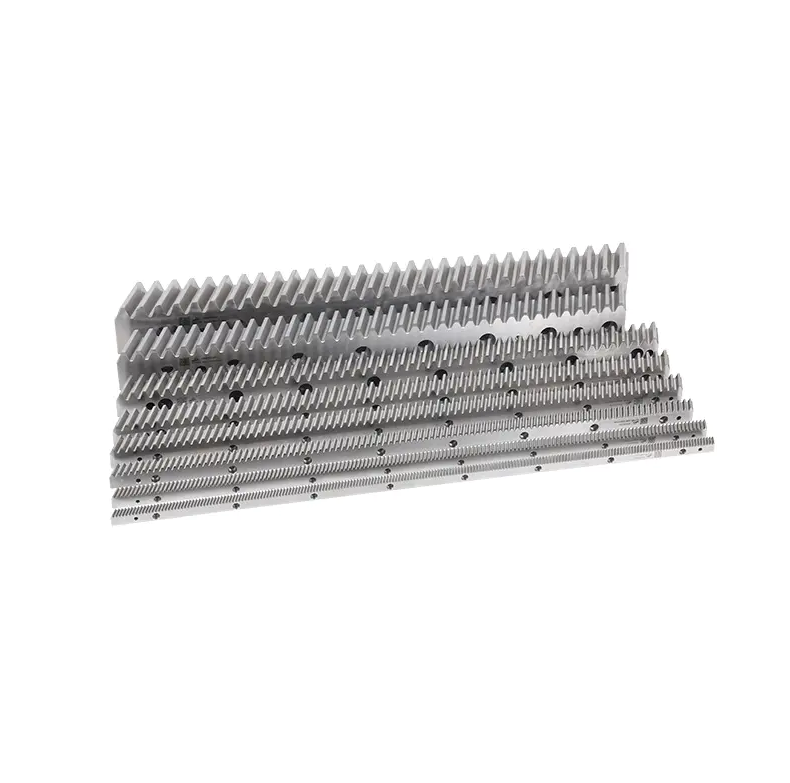

La cremallera recta es la forma familiar. Presenta dientes dispuestos en línea directa a lo largo de una superficie plana. Un engranaje correspondiente se acopla con estos dientes para crear un movimiento lineal.
A primera vista parece sencillo. En la práctica, se utiliza en muchos sistemas donde el movimiento debe ser predecible y consistente.
Las características típicas incluyen:
A menudo se eligen bastidores rectos cuando el recorrido mecánico está despejado y no requiere curvas ni ajustes especiales. También son más fáciles de inspeccionar durante el uso porque la estructura es completamente visible.
En muchas configuraciones, este tipo se convierte en la solución básica antes de considerar diseños más complejos.
Los engranajes de cremallera helicoidales introducen un enfoque diferente. En lugar de dientes de corte recto, los dientes siguen un ligero ángulo a lo largo de la cremallera. Este pequeño cambio en la geometría tiene un efecto notable durante el movimiento.
El contacto entre el engranaje y la cremallera no se produce de repente. Se acumula gradualmente a medida que gira el engranaje. Esto crea una transición más suave entre los puntos de encaje de los dientes.
Los rasgos comunes incluyen:
En aplicaciones reales, este tipo suele seleccionarse cuando la calidad del movimiento es más importante que la simplicidad. El movimiento se siente menos abrupto. El sistema funciona a un ritmo más continuo.
Las cremalleras helicoidales también tienden a distribuir la fuerza en un área de contacto más amplia. Esto cambia la apariencia del desgaste con el tiempo y puede influir en la planificación del mantenimiento.
Los engranajes de cremallera curvos y circulares funcionan según un principio de movimiento único. En lugar de moverse a lo largo de un eje recto, la cremallera en sí tiene forma de curva o círculo completo, con el engranaje correspondiente rodando a lo largo de este perfil curvo para generar un movimiento de arco suave y regulado.
Si bien estas configuraciones de engranajes no se utilizan ampliamente en configuraciones mecánicas estándar, ofrecen claras ventajas para maquinaria construida alrededor de diseños espaciales reducidos o no estándar.
Características principales de los sistemas de cremalleras curvas:
Las soluciones de bastidor redondo generalmente se implementan cuando no se dispone de espacio de instalación en línea recta. En lugar de reorganizar los componentes para que se ajusten a una trayectoria de movimiento lineal, el movimiento mecánico se ajusta directamente al diseño general del equipo.
Esto los hace ideales para maquinaria y dispositivos compactos donde el movimiento debe ajustarse a la estructura existente, en lugar de forzar la estructura a adaptarse al movimiento.
Los engranajes de cremallera flexibles están diseñados para adaptarse a condiciones de montaje no estándar. A diferencia de los bastidores rígidos y sólidos, se pueden flexionar suavemente a lo largo de su longitud, lo que permite instalarlos en espacios irregulares o no lineales.
Su rendimiento general depende en gran medida del soporte de montaje; una vez asegurados, se adaptan naturalmente a la forma de la superficie o marco al que se adhieren.
Propiedades clave de los engranajes de cremallera flexibles:
En aplicaciones del mundo real, se seleccionan bastidores flexibles cuando la flexibilidad del diseño tiene prioridad sobre la precisión geométrica rígida. Eliminan la necesidad de alterar los componentes circundantes simplemente para crear una trayectoria de movimiento recta.
Esta cualidad adaptable los hace altamente funcionales para ensamblajes a pequeña escala y construcciones mecánicas únicas.
Los sistemas de bastidor doble utilizan dos bastidores que funcionan entre sí. Pueden correr en paralelo o en direcciones opuestas según los requisitos de diseño.
La idea principal detrás de esta estructura es el equilibrio. Al distribuir el movimiento entre dos bastidores, el sistema puede reducir la fuerza desigual y mejorar la estabilidad.
Las características clave incluyen:
En muchos casos, se utilizan sistemas de doble bastidor donde la precisión debe permanecer estable durante largos períodos de funcionamiento. La estructura dual ayuda a reducir los patrones de desgaste desiguales que pueden aparecer en configuraciones de un solo bastidor.
Los engranajes de cremallera también se pueden clasificar según su ubicación dentro de un sistema.
Los diseños de cremallera externa colocan la barra dentada en una posición abierta. La marcha se engrana desde el exterior. Esto hace que el sistema sea más fácil de acceder y ajustar.
Los diseños de rejilla interna colocan los dientes dentro de una estructura curva o cerrada. El engranaje opera dentro de este espacio.
Los puntos de comparación incluyen:
La elección a menudo depende de cuánto espacio hay disponible y de cómo se espera que el sistema reciba servicio a lo largo del tiempo.
La elección del material afecta más que la resistencia. También influye en la sensación de movimiento, el patrón de desgaste y la estabilidad a largo plazo.
Los diferentes grupos de materiales tienden a comportarse de distintas maneras:
Estructuras metálicas rígidas
Proporciona un movimiento estable y una fuerte resistencia a la carga. Adecuado para entornos mecánicos consistentes.
Estructuras de aleación equilibradas.
Ofrezca un término medio entre fuerza y adaptabilidad.
Materiales de ingeniería livianos
Reduzca el peso del sistema y permita una respuesta más rápida en algunas configuraciones.
La selección de materiales a menudo refleja el entorno donde funcionará el bastidor. Los sistemas de alta carga priorizan la estabilidad. Los sistemas livianos pueden centrarse en un movimiento más suave o una inercia reducida.
El diseño de los dientes juega un papel directo en la forma en que se transmite el movimiento. Incluso pequeños ajustes en la forma de los dientes pueden cambiar el comportamiento de compromiso.
Las variaciones comunes incluyen:
El perfil de los dientes afecta el funcionamiento silencioso del sistema, la distribución uniforme de la fuerza y el desarrollo del desgaste con el tiempo.
En los sistemas de precisión, estas pequeñas diferencias suelen ser tan importantes como el tipo de bastidor en general.
| Tipo | Estilo de movimiento | Comportamiento estructural | Patrón de uso típico |
|---|---|---|---|
| Rejilla recta | movimiento lineal | Compromiso directo | Sistemas de posicionamiento estándar |
| rejilla helicoidal | Movimiento de transición suave | Contacto en ángulo | Sistemas de movimiento controlado |
| estante redondo | Ruta de movimiento curva | Interacción basada en arco | Diseños mecánicos compactos |
| estante flexible | Seguimiento del camino adaptativo | Estructura flexible | Espacios de instalación personalizados |
| rejilla doble | Movimiento dual equilibrado | Distribución de carga | Sistemas centrados en la estabilidad |
| Estante interno | movimiento cerrado | Diseño que ahorra espacio | Configuraciones de maquinaria compacta |
Cada tipo representa una respuesta diferente a las necesidades mecánicas del mundo real. La variación tiene menos que ver con la complejidad y más con la adaptación.
Los engranajes de cremallera de precisión se utilizan dondequiera que se requiera un movimiento controlado. Sus diferentes tipos permiten a los ingenieros adaptar el comportamiento del movimiento a las limitaciones físicas.
Los bastidores rectos siguen siendo comunes en los sistemas lineales simples. Los diseños helicoidales aparecen en configuraciones donde se prefiere un movimiento más suave. Los diseños flexibles y redondos resuelven los desafíos relacionados con el espacio. Las configuraciones dobles e internas apoyan el equilibrio y la compacidad.
A pesar de estas variaciones, la idea subyacente sigue siendo la misma. El movimiento debe ser predecible. La forma en que se logra el movimiento depende del entorno, no de una regla fija.
A medida que los sistemas mecánicos se vuelven más variados en diseño y función, el diseño de engranajes de cremallera continúa ajustándose silenciosamente en segundo plano, dando forma al movimiento de maneras que a menudo pasan desapercibidas pero que siguen siendo esenciales.
